지능형 전파센서 및 무선 에너지 전송 원천기술 개발
Development of fundamental technology for intelligent radio sensor and wireless power transfer원문보기 내보내기 MyON담기
<img src='https://scienceon.kisti.re.kr/newUI/img/common/ico_social_facebook.png' alt='페이스북 공유' style='word-break: break-word; margin: 0px; padding: 0px; border-style: initial; font: inherit; vertical-align: baseline; box-sizing: border-box; max-width: 100%;'><img src='https://scienceon.kisti.re.kr/newUI/img/common/ico_social_x.png' alt='트위터 공유' style='word-break: break-word; margin: 0px; padding: 0px; border-style: initial; font: inherit; vertical-align: baseline; box-sizing: border-box; max-width: 100%;'><img src='https://scienceon.kisti.re.kr/newUI/img/common/ico_social_kakao.png' alt='카카오 공유' style='word-break: break-word; margin: 0px; padding: 0px; border-style: initial; font: inherit; vertical-align: baseline; box-sizing: border-box; max-width: 100%;'>주관연구기관한국전자통신연구원
Electronics and Telecommunications Research Institute연구책임자이호진참여연구자변우진 , 조인귀 , 정병장 , 송명선 , 윤재훈 , 장동원 , 김성민 , 문정익 , 이재우 , 황성현 , 김봉수 , 강규민 , 이홍열 , 김재훈 , 전순익 , 손수호 , 강현덕 , 정인철 , 김상원 , 김장열 , 이현준 , 유성진 , 김형주 , 최수나 , 박재철 , 이종혁 , 서지호 , 이수인 , 박경현 , 박정우 , 김현수 , 이동훈 , 이일민 , 문기원 , 이의수 , 박동우 , 최다혜 , 신준환 , 김무건 , 최경선 , 송기봉 , 신현순보고서유형최종보고서발행국가대한민국언어한국어발행년월2019-12과제시작연도2019주관부처과학기술정보통신부
Ministry of Science and ICT등록번호TRKO202000003424과제고유번호1711101650사업명한국전자통신연구원연구운영비지원(R&D)(주요사업비)DB 구축일자2020-05-16
초록 ▼
Ⅳ. 연구 결과
□ 지능형 차량용 전파 센서 기술
○ 레이다 신호처리 핵심 기술 개발 및 요구사항 정의

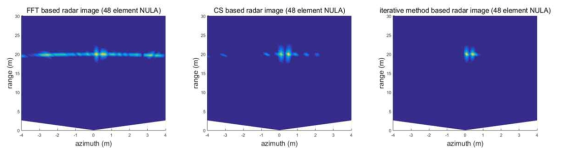

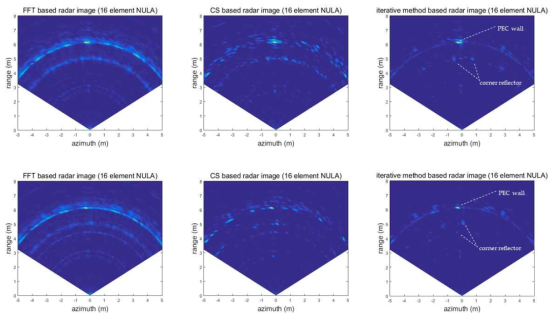

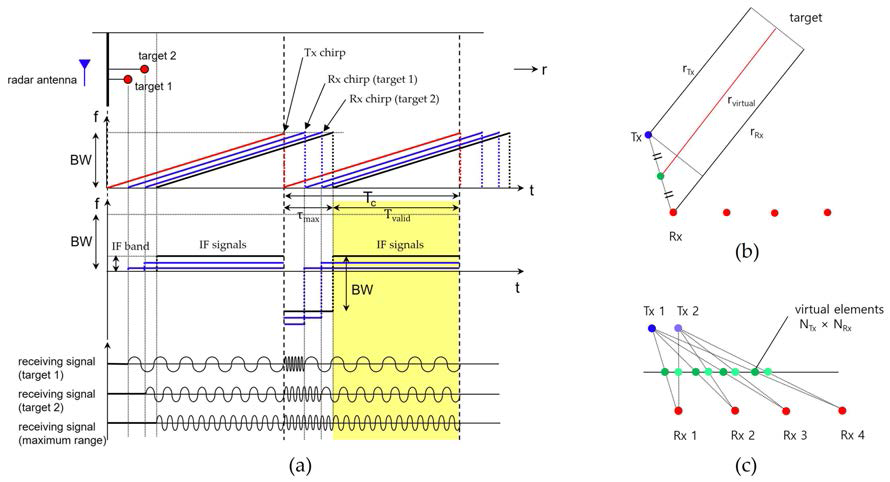

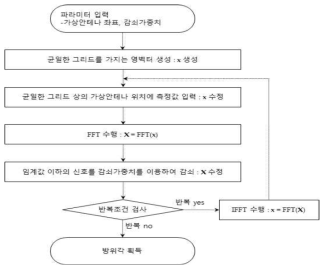

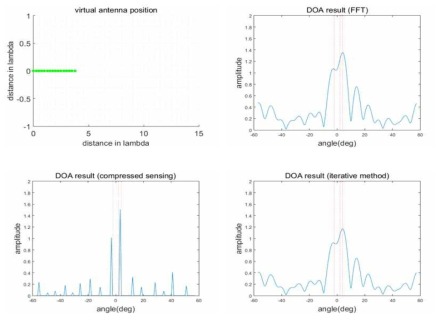

- 고해상도 영상을 획득하기 위해 불균일 가상안테나 배열과 iterative-FFT 알고리즘을 제안하여 거리 20m에서 약 38cm의 방위각 해상도 성능 가짐을 시뮬레이션을 통해 확인

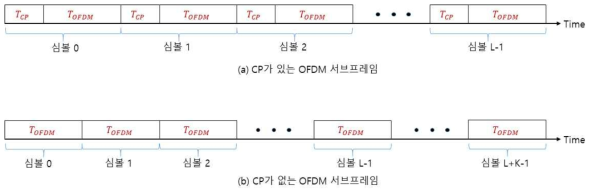

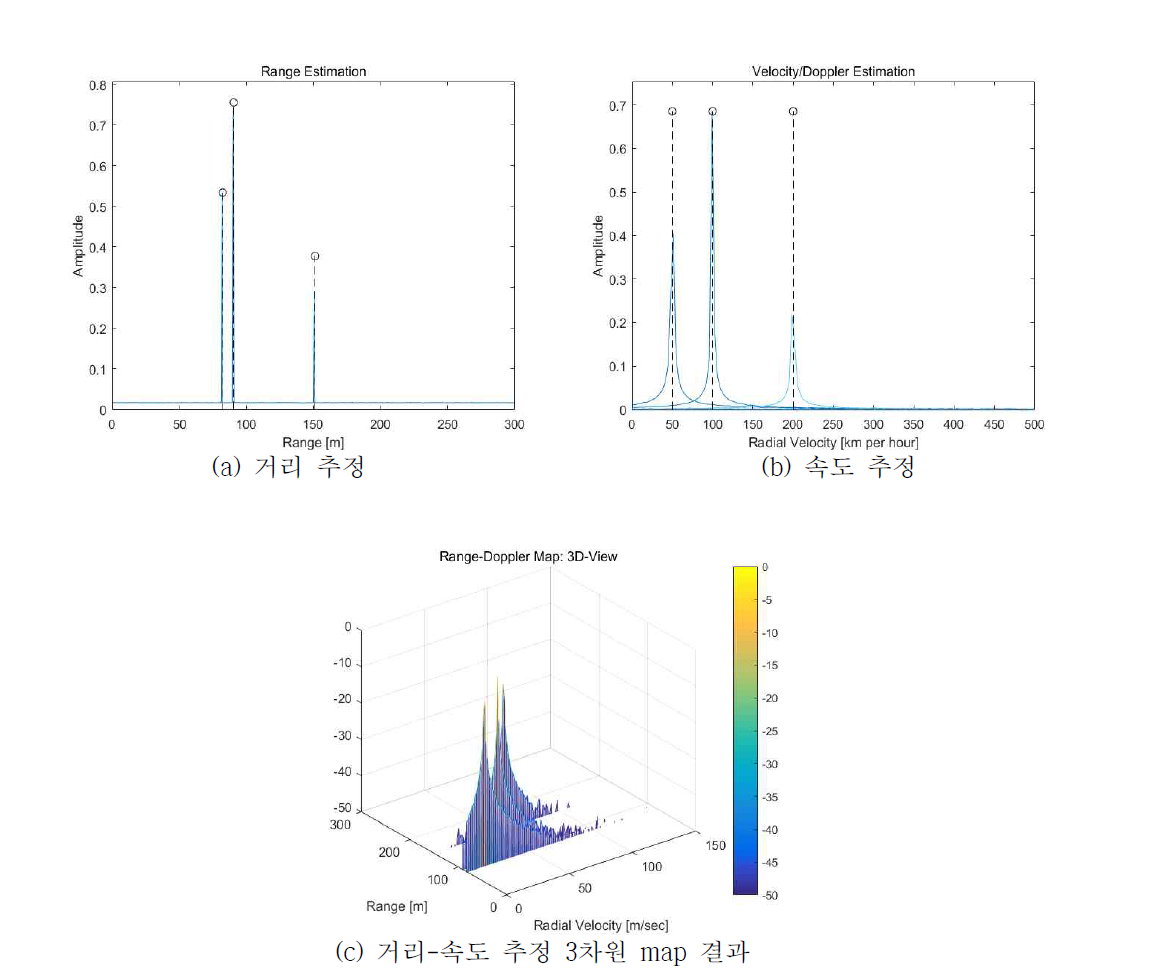

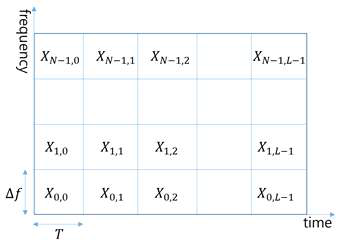

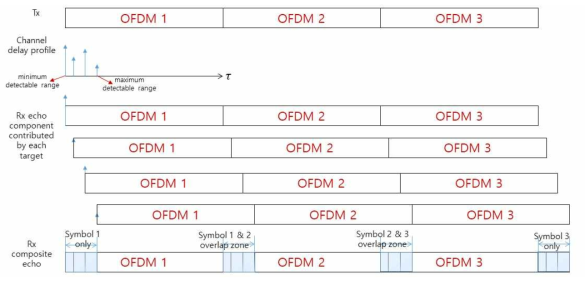

- 디지털 OFDM 레이다를 위한 waveform/frame 구조 생성 및 수신 신호처리 기술 제안

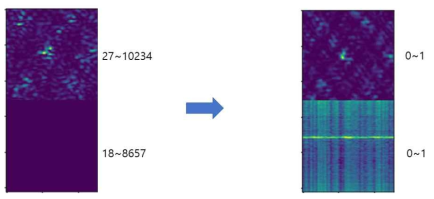

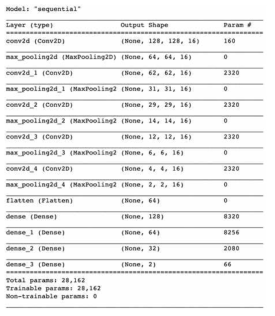

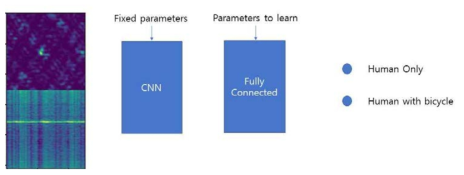

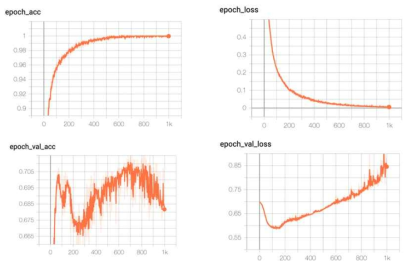

- 딥러닝 기반 레이다 영상 분류 기술 기초 연구 및 실험 수행
- 신호처리 핵심기술 요구사항 및 알고리즘 검증용 하
Ⅳ. RESULTS
□ Radio sensor technology for intelligent vehicle
○ Research on advanced radar signal processing algorithms and requirements definition
- In order to obtain high resolution, a kind of non-uniform virtual array method and an iterative-FFT algorithm are proposed. which show that th
모든 표/그림 보기
2 / 47
